L'ancrage AH est préconisé pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvement matière: acier galvanisé avantages : - ancrage de faible largeur utilisable sur montants d'ossature de largeur 45 mm - permet d'ancrer solidement le mur ossature bois au sol (préconisé en zone sismique) - renforce la connexion montant - lisse basse en empêchant le soulèvement du montant installation : - utiliser uniquement les fixations spécifiées pour chacune des configurations [...]
Références
| Référence | Libellé |
|
Dispo. | Prix HT | |
|---|---|---|---|---|---|
|
ANCRAGE MUR ACIER GALVA 40x292x52 + RONDELLES |
292 | Sur commande | Trouvez le chez votre adhérent | ||
|
ANCRAGES MUR ACIER GALVA 40x390x52 + RONDELLES |
390 | Sur commande | Trouvez le chez votre adhérent | ||
|
ANCRAGES MUR ACIER GALVA 40x492x52 + RONDELLES |
492 | Sur commande | Trouvez le chez votre adhérent | ||
| Référence | Options | Prix HT |
|---|
Description détaillée

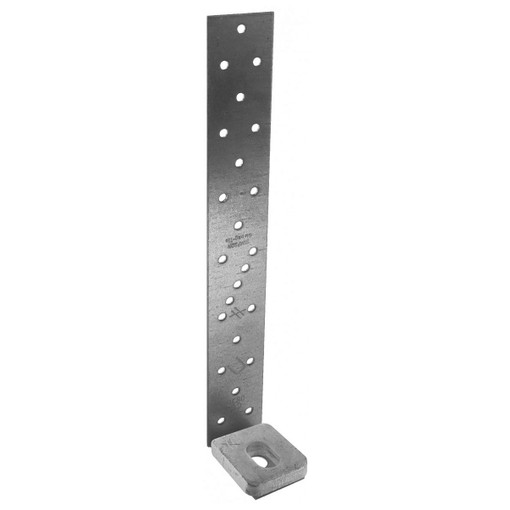

L'ancrage AH est préconisé pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvement
matière: acier galvanisé
avantages :
- ancrage de faible largeur utilisable sur montants d'ossature de largeur 45 mm
- permet d'ancrer solidement le mur ossature bois au sol (préconisé en zone sismique)
- renforce la connexion montant - lisse basse en empêchant le soulèvement du montant
installation :
- utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords
- l'utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts celle ci évite le dépliage de l'ancrage AH lors du soulèvement
préconisations d'emploi :

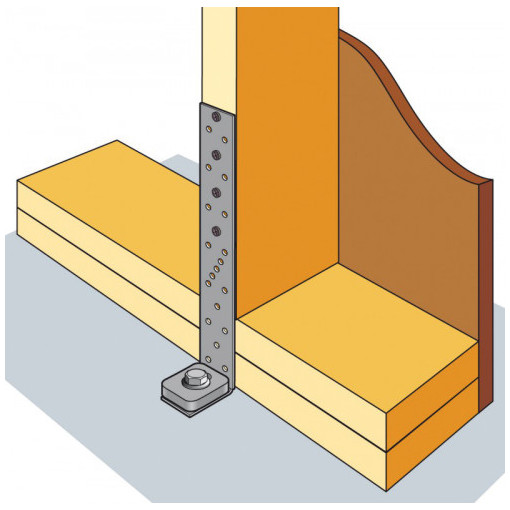

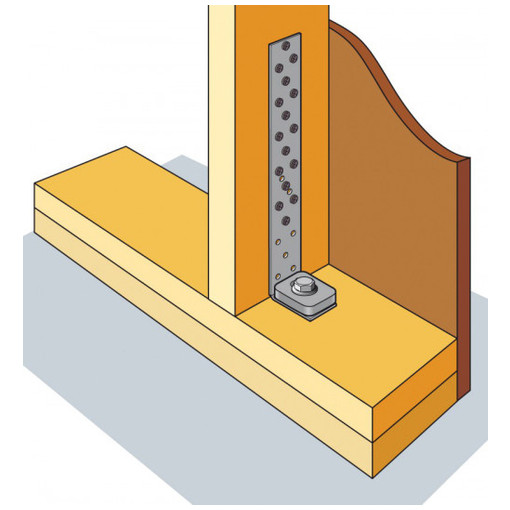

- l'utilisation d'ancrage AH est préconisée à l'extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture
perçage aile B : 23 Ø5
perçage aile C : 1 Ø13.
Caractéristiques
| Épaisseur (mm) | 2 |
|---|---|
| largeur (mm) | 52 |
| longueur (mm) | 40 |
